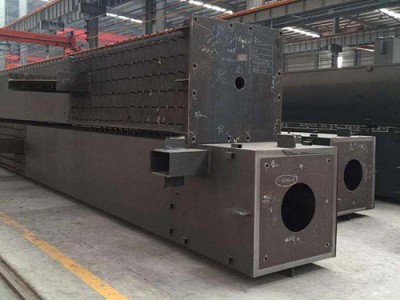

箱型柱的主体结构采用钢框架-支撑体系。承重框架为箱形截面柱及H型梁。箱型柱的加工制作主要使用材料为钢板，经由配料、组装、焊接等工序制作，抛丸除锈，刷漆完成。
箱型柱是由四块钢板焊接而成，制作工艺与焊接H型钢大体相同，其工艺过程见流程图。
箱型柱下料采用数控火焰切割机进行柱板切割，开坡口方法为碳弧气刨切割K型坡口，下料完成后进行调直校正，为让柱身板拼装准确，需制备组装胎膜，组装顺序为：先以上盖板为基准，然后放出横隔板与侧腹板的装配线，进行U型组立，然后组装下盖组装完成后进行焊接，柱身主体焊接采用埋弧自动焊，加劲板焊接采用电焊机手工焊接，然后一面隔板焊接电渣压力焊接的方法进行，焊接设置引弧板。箱形柱焊接完成后进行调直矫正，后用端头铣床进行端头切割。箱形柱涂装严格按标准除锈、刷油，箱形柱制作完成后由专职质检人员进行检验、编号。
乌鲁木齐钢结构的安装施工工法及质量标准跟建设问题<一>、钢结构紧固件的安装施工工法及质量标准
适用范围
★主要适用钢结构安装中的扭剪型螺栓、普通螺栓、大六角头螺栓、铆钉、自攻钉、拉铆钉、锚栓、射钉、地脚锚栓等紧固标准件安装施工方法及质量标准；
施工要求
★安装施工前对施工主要设备、机具准备完毕；所有构件、零部件预制组装检验完安装施工前对排放材料场地、施工场地准备好，具备施工条件；
★所有参见施工的人员已参加了施工技术交底，明确了施工方法、施工程序、质量标准、安装工序、HSE技术要求和成品保护；
★施工班长应对施工标准图集、图纸资料、施工及验收标准规范等熟知；
★到货的规格、品种、能等应符合现行产品标准和设计要求，有产品质量文件。大六角头螺栓连接副和扭剪型螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）检验报告；
a）螺栓连接副应按包装箱配套供货，包装箱上应标明规格、批号、数量及生产日期。螺母、螺栓、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤；
b）普通螺栓作为连接螺栓时，当设计有要求或对其质量有疑义时，钢结构厂家应进行螺栓实物较小拉力载荷复验，每种规格螺栓抽查8个；
c）对大六角头螺栓连接副应进行扭矩系数复验并出具检验报告，每批抽取8套连接副进行复验，复验后计算出每组8套连接副扭矩系数的平均值应为0.110～0.150，标准偏差小于或等于0.010；
d）扭剪型螺栓连接副应进行预拉力复验并出具检验报告，每批抽取8套连接副进行复验，预拉力平均值及标准偏差应符合下表要求：
施工工序施工方法
施工前连接件检查验收到货的被连接件应符合《钢结构工程施工及验收规范》。除此之外，对螺栓连接的钢结构，对其构件有如下要求：
★构件在螺栓连接处的钢板无毛刺、无油污、表面应平整、无焊接飞溅，其表面处理方法应与图纸所要求的一致，摩擦面不应涂漆；
★构件的螺栓孔距、孔径等经检验符合图纸要求；
★构件的高强螺栓连接处磨擦面，经过处理后应采取保护措施，防止沾染脏物和油污；
★到货构件应具备产品质量证明文件、摩擦面抗滑移系数试验报告；
★被连接构件的表面处理安装前检查构件的螺栓连接面，使用钢丝刷、砂纸、砂轮机等工具去除摩擦面的飞边、毛刺、焊接飞溅物、焊疤、污垢、铁锈等。
★结构构件的安装结构构件的安装方法及质量标准要求见钢结构安装施工方法
★普通螺栓安装普通螺栓紧固应牢固，穿入方向一致，外露丝扣不应少于2扣，如果普通螺栓仅起固定作用，应注意设计图纸的其他如对构件的焊接要求。
★螺栓安装
a）螺栓的长度、数量应符合设计图纸要求；如设计图纸（包括二次设计图纸）均没有规定节点螺栓的长度、数量汇总，可按照下式并结合设计图纸节点图、零件图、构件图计算长度：螺栓的数量可根据节点型式、节点数量进行汇总。
b）因制造偏差、板厚公差、安装偏差等产生的接触面间隙，按以下方式进行处理：1）当接触面间隙t小于1mm时，不用处理。
当接触面间隙t在1mm～3mm之间时，将厚板一侧磨成1:10的缓坡。
当摩擦面间隙t大于3mm时加垫板，垫板厚度不小于3mm，数量不超过3层；垫板材质和摩擦面处理方式与构件相同。
c）螺栓应自由穿入螺栓孔，如不能自由穿入时，应使用绞刀或棒式砂轮机扩孔，扩孔后的孔径不应超过1.2d(d为螺栓直径)；严禁使用气割工具进行扩孔；扩孔前应将四周的螺栓全部拧紧以防止铁屑落入板缝中；
d）如由于制作、安装等原因发生整个节点的大部分高强螺栓均不能自由穿入，应经设计同后意将构件的螺栓孔使用焊接方法堵死、打磨后扩钻或重新钻孔，焊接时应使用与母材力学能相当的焊条，严禁使用钢块、钢筋、圆钢等填塞；
e）为准确、的安装节点的高强螺栓，可使用在构件上焊接临时挡板；
f）螺栓的安装应在结构构件中心位置调整完毕后进行，其穿入应以施工方便为准，并力求统一，一般来说为美观起见，外侧结构的构件的螺栓安装时应是螺栓头在外侧；
g）螺栓连接副安装时，螺母带圆台的一侧应朝向垫圈有倒角的一侧；对于大六角头螺栓连接副，螺栓头下垫圈有倒角的一侧朝向螺栓头；
h）螺栓连接处摩擦面已确定的处理方式，不得擅自改；并使摩擦面保持干燥，如在雨天施工采取防雨措施；
i）为方便安装，构件的螺栓可使用工具袋等工具装好后使用铁丝牢固捆绑在构件的两侧随构件吊装；
j）螺栓安装后应及时使用扳手进行拧紧，为加快施工进度，可使用梅花扳手、呆扳手将螺母拧紧至和连接板紧贴后改用扭矩扳手拧紧；施工用的扭矩扳手应进行校正；
k）大六角头螺栓的施工扭矩可由下式计算确定：
l）大六角头螺栓的拧紧应分为初拧、终拧；
m）扭剪型螺栓的拧紧分为初拧，终拧。对于大型节点应分为初拧、复拧、终拧，复拧扭矩等于初拧扭矩。
n）螺栓在初拧、复拧和终拧应在当天完成；
质量标准
★大六角头螺栓连接副的质量检查与验收：
1）用0.3kg手锤敲击螺栓进行普查，检查是否有漏拧；
2）检查拧紧扭矩：对每个节点螺栓数的10%，但不少于一个进行扭矩检查。任取一螺栓，在螺杆端面和螺母上画一直线，将螺母拧松60°，再用扭矩扳手重新拧紧，使两线重合，此时测得的扭矩应在0.9Tch～1.1Tch范围内。检查扭矩（Tch）按下式计算：Tch=k×P×d（N•M）
3）如发现有不符合规定的，再在此节点上扩大检查10%；如仍有不合格者，则整个节点的螺栓重新拧紧。
<二>、我国钢结构住宅建设存在的问题
随着住宅技术的不断发展，我国住宅建筑形式及住宅建筑风格呈现出多样化趋势。但建筑结构体系仍是以砖混结构或者钢混结构为代表的传统结构形式，这两种传统结构体系的共同特点主要是能差、空间利用率小、施工速度慢、自重大，且粘土砖、水泥的大量生产会造成大气污染，破坏植被等，不符合我国可持续发展的战略要求。因而，一种新型的、建造、环保节能、的住宅结构体系是未来住宅建筑的发展趋势。
2016年，《关于进一步加强城市规划建设管理工作的若干意见》提出力争用十年左右的时间，使装配式建筑占新建建筑的比例达到30%，积极稳妥推广钢结构建筑，减少建筑垃圾和扬尘污染，缩短建造工期，在具备条件的地方倡导发展现代钢结构建筑。该条款明确指出推广钢结构住宅建筑体系，使我国住宅建设向节能环保、智能化、产业化的方向发展，轻钢结构住宅体系应运而生。
我国钢结构住宅建设总体上主要借鉴了欧美等国的经验。目前，我国钢结构住宅处于发展阶段，钢结构住宅发展和研究方面还有一些问题函需解决。①钢结构住房推广难度大。受传统建筑观念的影响，人们在设计单层和多层厂房时，多会选择钢筋混凝土结构。随着钢材的大量生产及建设技术的发展，钢结构住宅建设周期短，且与钢混结构造价基本持平，其逐渐被人们所接受，但多层、高层钢结构住房推广仍较为困难。②缺乏完整的适用于钢结构住宅体系的计算标准，导致钢结构住宅的各种方案造价相差较大，从而使人们对钢结构体系产生偏见，认为其造价远远高于混凝土结构。③目前，我国已经出台了较多钢结构规范、标准等，但并未编制专门统一的钢结构加工规范和施工技术验收标准；轻钢结构住宅凭借其自重轻、可循环再利用、开间布置灵活等优点脱颖而出，但如何解决钢结构住宅建筑蚀等仍是面临的主要难题。④住宅产业化程度不高，住宅产品部件生产规格化、标准化滞后。因此，应做好市场，准确定位，对钢结构住宅产业化进行进一步的研究，逐渐研究出一套完善的技术措施和生产体系以符合我国钢结构住宅产业化发展运作模式。
