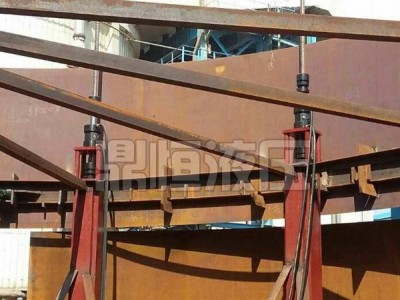

该液压顶升设备为单作用双级液压缸，用于垂直起降工作,回程需外力或自重回位。设备结构严谨紧凑、 平稳、操作简便、载荷可调、安装快捷、同步精度高。
液压顶升设备优点：
1、操作简便、载荷可调、设备提升时 平稳、同步效果好。
2、可与内圈自动焊机交叉作业。
3、兼容性好，大大节省客户的工装成本。
液压顶升设备支架总成施工方法有以下六种：液压提升倒装、中心柱倒装，充气顶升倒装、水浮倒装、正装法、机械顶升倒装。在先期施工的罐底板上安装数个固定垫墩 (400mm 高 , 间距 3-4 米 ), 然后组装 层壁板和顶盖板 , 沿罐内壁 400mm 处均布数台（根据计算确定）液压提升机，以提升机的滑动托架托住固定在罐内壁的胀圈下部 , 操纵液压提升机的控制柜，集中控制各液压机的动作.
套液压提升设备即储罐安装设备。主要用于各种大型储罐、气柜、电厂脱硫塔等钢结构的倒装提升安装。大型重物的平移也普遍采用此项技术。
钢内筒施工步骤跟布置方式<一>、钢内筒施工步骤
钢内筒的高度一般都高出烟囱混凝土外筒，故钢内筒的提升施工换一次吊点在鹤壁电厂三期工程钢内筒施工中，烟囱外筒壁高235m；钢内筒高240m；烟囱内壁每隔30~40m布置一个钢结构检修工作平台，吊装平台设置在烟筒220m标高处，液压顶升装置其施工方案如下：①在烟囱内Om处组装焊接平台，先加工焊接钢内筒顶部不锈钢烟道口，完成后，加工焊接第1吊装段，连接下锚头并穿钢索后提升至超过下一基本节高度时停止提升，在吊装段下方焊接基本节，对中、找正、放下上段筒体，对口、焊接后再次提升，周而复始②钢内筒施工至其长度为50m时，焊接第2吊装段，然后继续提升组装钢内筒③钢内筒施工至其高度为80m时，将下锚头从第1吊装段移至第2吊装段为了避免第1吊点与吊装平台干涉，换完吊点后，割去第1吊点此时吊点上方筒体长50m；下方筒体长30m；继续提升④提升组装钢内筒至全长240界拆除设备，施工结束。
在以往的施工中，换吊点时，为了使起吊比较平稳，重心在吊点之下，吊点上方筒体长度要小于下方筒体，则第1吊点提升的高度就比较高，一般要达到150m采用该方案产生的问题是，钢索甩出的长度要大于千斤顶下部钢索的长度，液压提升机械不能自行将钢索往下降，采用辅助措施，施工量及工期大大增加本次施工中，当钢内筒提升到80m时换吊点，可利用设备自身功能将钢索降下，减小了施工量但在换完吊点后一段时间内，重心在吊点之上，操作时要尽量保证同步起吊，以避免起吊过程中晃动较大。
钢索式液压提升装置自身要求千斤顶下方钢索与千斤顶下平面垂直，其误差不应超过1°。而在此类施工中，千斤顶与下锚头之间的水平距离一般为300~400mm。故就位时第1吊点和第2吊点需与吊装平台有一定的距离以避免钢索偏角过大在本次施工换吊点时，第1吊点与吊装平台的高度差为160m；整体就位时，第2吊点与吊装平台的高度差为30m；经计算，在此两种工况下，其钢索与垂直方向夹角均满足要求。
<二>、液压提升设备的布置方式
烟囱可以改变燃烧条件，保证工业炉内气体的正常流动和热交换，液压顶升机械是工业中常用的构筑物。锅炉燃烧产生的烟气中含有大量有害物质，只有通过烟囱将其排入高空，经高空扩散后，降至地面的浓度才能符合环保要求。因此，烟囱能减轻烟气对环境的污染，是火电、冶金和化工等行业中不可缺少的主要工程项目。烟囱液压顶升装置的结构形式多种多样，按照内衬布置方式的不同，可将其分为单筒式、套筒式和多管式三种：
液压顶升机械1、单筒式烟囱：内衬、隔热层和筒壁相互紧靠在一起，并将内衬和保温层直接支承于外筒壁向内挑出的环形挑头上。这种烟囱结构简单、造价低，但普遍存在温度裂缝和烟气腐蚀问题，功能和使用寿命受到严重影响；
2、套筒式烟囱：在筒壁内设置一个衬筒，承重外筒与排烟内筒完全分开布置，两筒间留有较宽的检修通道，内筒可以分段支承于外筒壁上，也可以做成单独的自承重形式。这种烟囱的特点是使外筒壁不与腐蚀性烟气接触，清理温度作用对筒壁的影响，并可将内筒设置成等直径形式，这样在相同的出口流速下，烟气的自拔力远比传统的锥形单筒式烟囱要大得多，对烟气发生炉的运行有利，烟气扩散效果甚佳；
3、多管式烟囱：当多台烟气发生炉同时工作时，每炉单独接一支排烟筒，几支排烟筒集中在一起后，烟气的出口流速相当稳定，含热量增大，热浮力也增大，扩散效果增强，烟囱即使在低负荷情况下运行，也能保证烟气的抬升与扩散，减少近地面大气污染；而且内部排烟管道数越多，外筒的利用率越高，建造越经济。
