采用自锁式液压千斤顶和提升架、提升杆组成的液压提升机，当液压千斤顶进油时，通过其上卡头卡紧并举起提升杆和胀圈，从而带动罐体（包括罐顶）向上提升；当千斤顶回油时，其上卡头随活塞杆回程，此时其下卡头自动卡紧提升杆不会下滑，千斤顶如此反复运动使提升杆带着罐体不断上升，直到预定的高度（空出下一层板的高度）。当下一层壁板对接组焊后，打开液压千斤顶的上、下松卡装置，松开上下卡头将提升杆以及胀圈下降到下一层壁板下部胀紧、焊好传力筋板，再进行提升。如此反复，使已组焊好的罐体上升，直到一层壁板组焊完成，从而将整个储罐安装完毕。

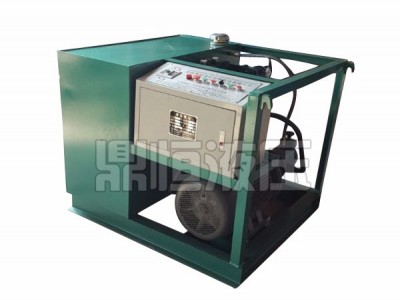

YB-60型液压泵站的结构：
YB-60型液压泵站是由油泵、油箱、控制阀、电机、仪表、提把等组成的微型液压系统，分单油路和双油路两种，双油路配有手动换向阀、液控单向阀等控制元件，电动机分单相与三相两种。
YB-60型液压泵站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用如下：
（1）泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。
（2）集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。
（3）阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。
（4）油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。
（5）电器盒——分两种形式。一种设置外接引线的端子板；一种是配置了全套控制电器。
液压提升机械整体系统构成跟桥梁顶升临时支撑系统<一>、整体液压提升控制系统构成
控制系统由计算机控制和电气控制两大部分组成。控制系统的核心是计算机控制，外层是电气控制。计算机控制部分通过电气控制部分驱动液压系统，并通过电气控制部分采集液压系统状态和提升吊点工作数据，作为控制调节的依据电气控制部分还要负责整个提升系统的启动、停车、联锁，以及供配电管理。
1、计算机控制
计算机控制部分由下列各子系统组成：
(1)顺序控制子系统：进行提升器集群动作控制和提升作业流程控制。
(2)偏差控制子系统：进行提升高度偏差控制和提升负载均衡控制。
(3)操作监控子系统：对液压提升作业进行操作和监控，并完成工作数据的采集、存储、打印输出等。
(4)数据分析子系统：对记录存储的工作数据进行分析。可以重演己经完成的提升过程，还可以设定模型和参数，模拟新工程的提升作业，供技术人员确定施工方案、制定控制参数时作参考。
2、电气控制
电气控制部分由下列各工作单元组成：
(1)总控台：负责提升系统的启动、停车、紧急停机；操作方式设定；各种信息呈现，并设有计算机控制设备的机架、操作台、通讯装置等。
(2)总电气柜：主控室配电、动力装置交流配电、控制装置直流配电。
(3)液压系统的驱动电路：包括控制液压提升器动作的电磁阀控制电路；调节液压流量的电液控制器和比例阀控制电路等。
(4)自动检测和信号呈现装置：包括检测液压系统状态的传感器及其传输电路，检测吊点高度的传感器及其传输电路，以及各种仪表、指示灯、信号呈现板等。
(5)吊点电气控制柜：负责单个吊点的电气控制。它们既是系统联动时受计算机控制的执行机构，又是提升系统处于手控状态时的单点控制装置，可以单独操作吊点的升降动作。
(6)泵站控制箱：负责液压泵站的电气控制。
(7)供配电线路：包括380V、220V交流电、24V直流电等供配电线路及各种稳压电源等，负责包括控制系统和执行系统在内的液压提升系统集中供电。
<二>、桥梁顶升临时支撑系统
在桥梁顶升过程中，为了使顶升顺利完成，需在千斤顶液压缸周围布设临时钢支撑。
顶升过程通常不是一次到位的，往往要分开几次来完成。临时钢支撑除了可以保证液压顶升装置的顶升外，还可以方便桥梁结构在分级顶升时，检测结构的顶升精度，有了偏差，便可随时作出调整，避免施工过程出现意外。
临时钢支撑的布设要与液压缸的布设情况相符，一般在每个液压缸两侧均要布设临时钢支撑，并视具体情况确定布设的个数，每节钢支撑的长度要与千斤顶的行程相适应。为避免顶升时支撑失稳，钢支撑间应法兰连接，在顶升停止时将钢支撑分别与梁和墩台固定。
顶升过程中，为满足液压缸分级置换及临时支撑措施要求，应专门设计各种垫块以保证液压缸和临时支撑的连接可靠。例如顶升100mm时，采用一个100mm的钢垫块，当顶升高度达到200mm时，换一个200mm的钢垫块代替，直至达到顶升高度。支撑结构间应连接牢固，即千斤顶与临时支撑垫块拉接、千斤顶支撑与反力系统栓接，通过以上措施，保证支撑结构良好的整体性，防止顶升过程可能发生的滑移，避免支撑体系的失稳破坏。
