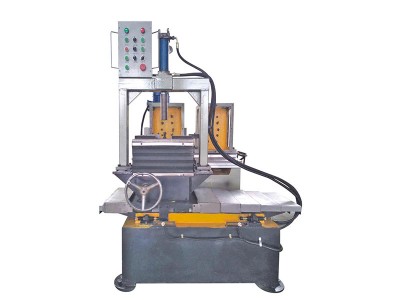

描述:可完成同一平面上的多个螺纹孔同时加工、加工效率高、减少人工、加工尺寸统一性高、操作简便。
详细说明:
1.适用于各种阀门管件:机床采用十字联轴器带动花键轴传动,钻杆位置调节幅度大,机床可以加工阀门中口等同一平面上多个螺纹孔的产品。
2.加工效率高:在加工过程中机床采用1号动力头纵向进给工作完成螺纹底孔的钻孔工序;工件由横向工作台移动至二工位,2号动力头纵向进给工作完成螺纹的攻丝工序。所需时间在1-2分钟。
3.减少人工:传统攻丝需要两道工序,即钻螺纹底孔、攻丝,并且需要使用模具一个孔一个孔的加工,浪费时间,本机床可以一次装夹即完成多个孔的钻孔攻丝工作。工作效率非常高。
4.加工尺寸统一性高:一次调整完成后只需要装夹工件即可循环进行钻孔攻丝工作。
5.操作简便:本机床操作简单有无经验者一学即会。
![](http://www.hbyc982.com/uploads/190525/10_111434950.jpg)
![](http://www.hbyc982.com/uploads/200429/1_094A5W1.png)
<一>、阀门机床直线电机进给驱动技术
直线电机是一种能将电能直接转化为直线运动机械能,而无任何中间转换装置的新型电机。它具有结构简单、噪音小、磨损少、组合性强等优点。在高精度的阀门专用机床上一般应用交流直线电机。交流直线电机按照其工作原理又分为直线感应电机和永磁直线同步电机。直线感应电机结构通常有平面型和圆筒型。对于小直线行程场合,多数使用圆筒型。对于长行程场合则一般采用平面型结构。直线感应电机具有成本低、环境因素影响小、抗电磁干扰等优点。永磁直线同步电机在应用时兼有直线电机和永磁电机的优点,一般由逆变器供电,通过PWM调制,采用PID调节控制及DSP等控制方式。它推力能量大、响应速度快、体积同时较小,是目前高精度直线进给系统的电机类型。
<二>、阀门机床电气控制系统故障排除
1、初始化复位。在专用机床电气控制系统运行的过程中,时常会出现突发故障,从而引起故障警报,针对突发故障,可以采用初始化复位方式来进行抛出,例如硬件复位、开闭系统电源等,在系统工作存储区中,如果出现电池欠压、拔插线路板或掉电而引起故障的情况,则可以进行系统初始化处理,并做好数据拷贝与记录,在初始化之后,如果故障没有排除,则说明不是软件程序出现故障,需要进行硬件诊断。
2、参数改和程序正。系统参数是系统功能的重要依据,参数设定错误会导致系统无法行使正常功能,或出现故障。在阀门机床电气系统运行的过程中,用户程序错误也可能会导致故障出现,引起系统停机,此时可借助系统搜索功能,搜索和检查错误,之后针对性进行程序正,保证系统的正常运行。
3、较佳化调整。较佳化调整主要针对的是伺服驱动系统和被拖动机械系统的一种调节方法,能够实现较佳匹配调节,这种方法原理简单,操作方便,借助带有存储功能双踪示波器或多线记录仪来对操作指令与电流和速度反馈之间的反应关系进行观察,对速度调节器积分时间与比例系数进行调节,在不产生震荡的基础上提升伺服系统动态响应特性,保证伺服系统较佳工作状态。如果在工作现场没有检查设备,则需要工作人员结合自身经验对电机起振进行调节,之后慢慢反向调节,观察振动情况,指导振动消失为止,从而机床振动故障。
4、改变电源质量。电源波动、电源干扰等电源质量问题很容易引起阀门机床电气控制系统故障,对于电源波动来说,可以采用稳压器来进行改变,对于电源高频干扰来说,可以采用电容滤波法来干扰,以此来改变电源质量,减少电源板故障。
